TRD701

端子打機TRD701シリーズ

両端端子打機TRD701
両端シール挿入両端端子打機TRD701WPA
片端シール挿入両端端子打機TRD701WPSA

さらなる高精度高速加工と自動化を実現し、加工能力を大幅にアップ
高い拡張性と充実のセンサーで多様な電線加工に対応

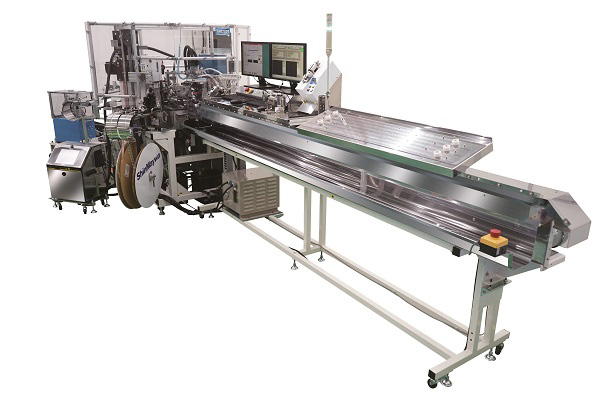

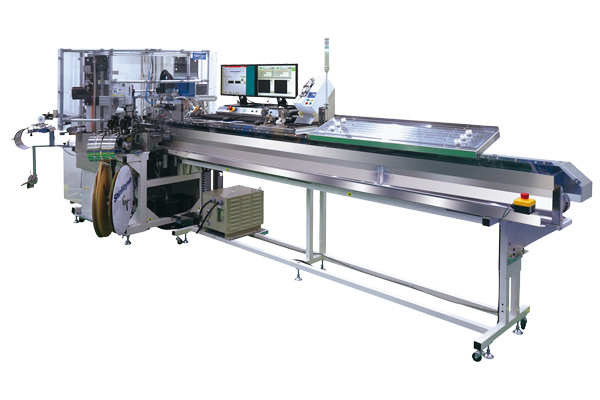

両端端子打機TRD701の写真
両端端子打機 TRD701
両シール挿入両端端子打機TRD701WPAの写真
両シール挿入両端端子打機 TRD701WPA

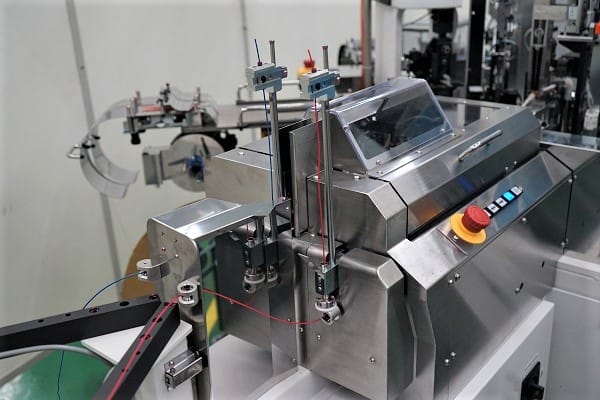

自動電線交換装置

  • 生産を止めずに次の電線をセット
  • PC操作のみで電線を切り替え

自動電線交換装置 動画
[再生時間:0分47秒]

Automatic Wire Changer Video
[Play Time : 0'47"]

自动电线交换装置
[播放时间:0分47秒]

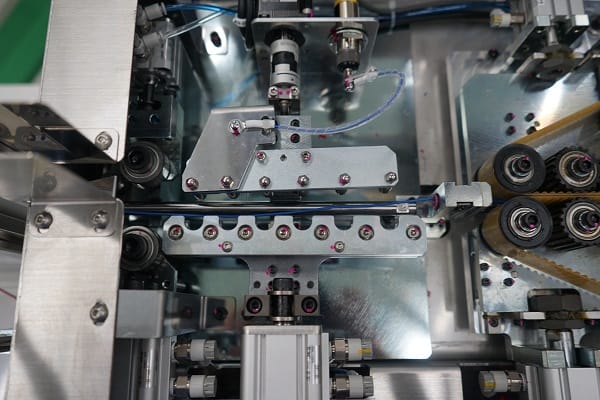

サーボ制御伸線機

  • 伸線ローラの間隔をサーボ制御
  • 電線に応じて登録した条件を再現

サーボ制御伸線機 動画
[再生時間:0分22秒]

Servo-Controlled Wire Straightener Video
[Play Time : 0'22"]

伺服控制伸线机
[播放时间:0分22秒]

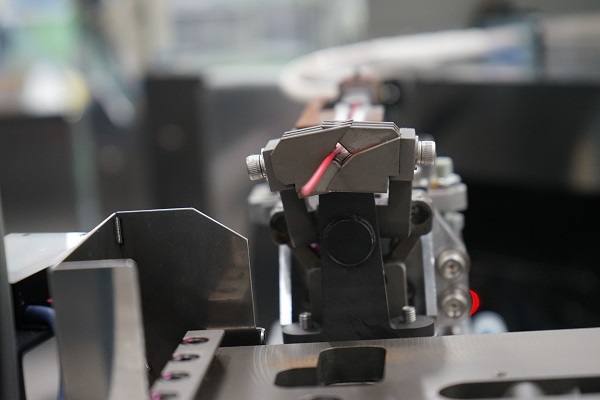

ノズルレスクランプ

  • 電線の太さが異なる場合でもノズルの交換が不要
  • 電線の完全自動交換を実現

ノズルレスクランプ 動画
[再生時間:0分31秒]

Nozzle-less Clamp Video
[Play Time : 0'31"]

线夹无需线嘴
[播放时间:0分31秒]

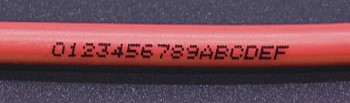

インクジェットプリンタ

  • 電線送りと連動して被覆に任意の文字を印字
  • 最速6m/sの高速加工が可能

インクジェットプリンタ 動画
[再生時間:0分31秒]

Inkjet Marking Video
[Play Time : 0'31"]

喷码打印
[播放时间:0分31秒]

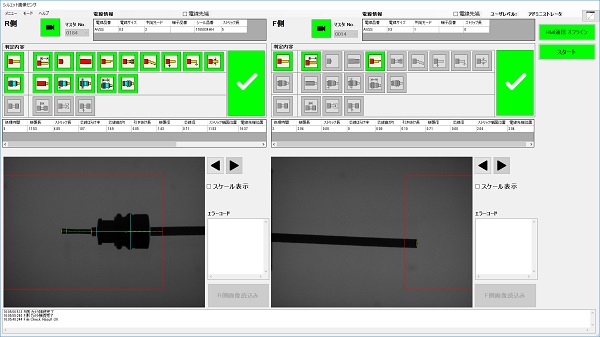

SVS (Silhouette Vision Sensor)

  • シルエット画像で加工不良を発見
  • 電線のストリップ状態と防水シール位置を検出

SVS (Silhouette Vision Sensor) 動画
[再生時間:0分21秒]

SVS (Silhouette Vision Sensor) Video
[Play Time : 0'21"]

SVS (Silhouette Vision Sensor)
[播放时间:0分21秒]

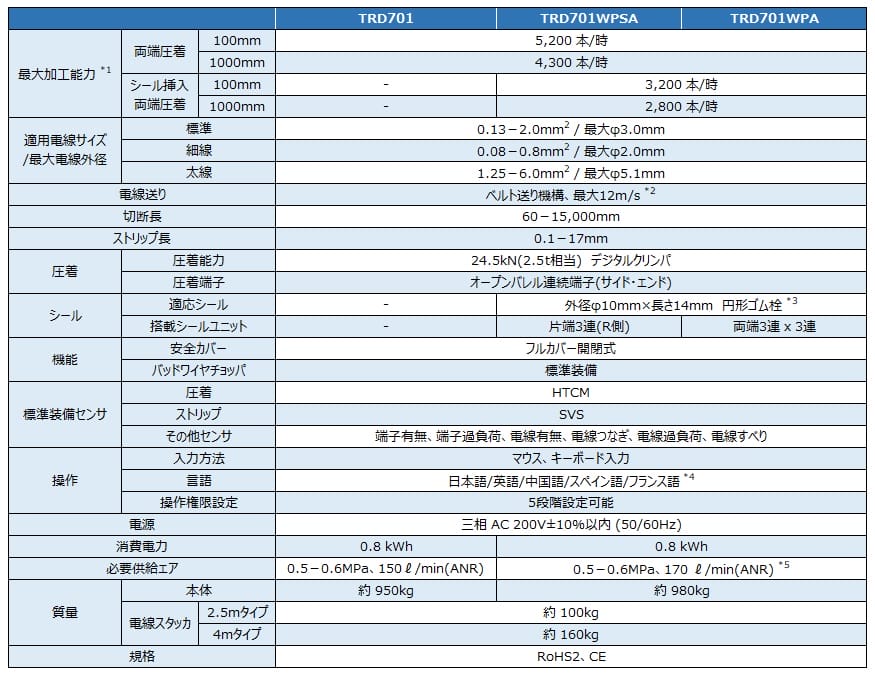

標準仕様

標準仕様表
  1. ※1加工条件、加工データ設定値によって小さくなる場合があります。
  2. ※2電線の状態や品質にによっては、速度を落とす必要があります。
  3. ※3電線との組合せは事前にご相談ください。
  4. ※4その他の言語につきましてはご相談ください。
  5. ※5パーツフィーダのエア消費量は含まれていません。

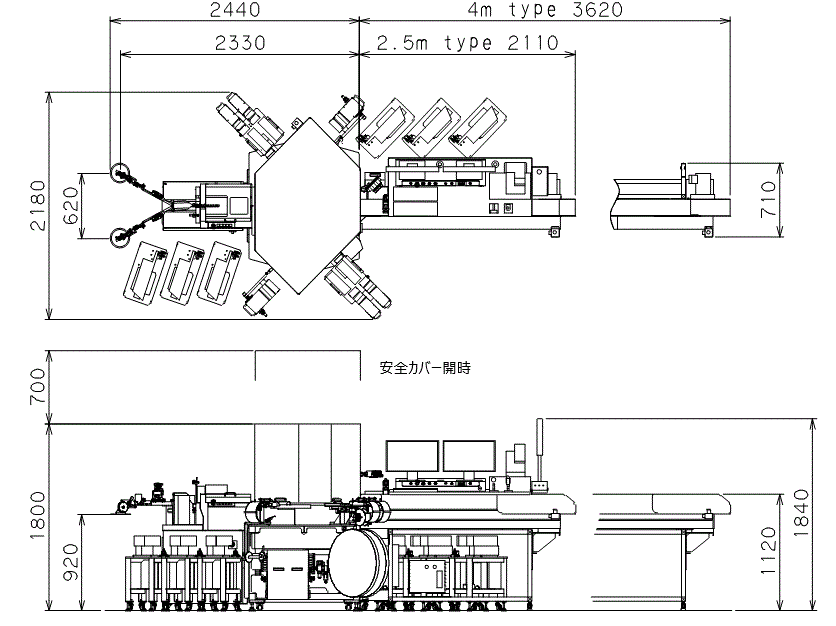

外形寸法図

(単位:mm)
外形寸法図
