TR500シリーズオプション
端子打機TR500シリーズ
オプション一覧
機種 | TR500 | TRD510 |
---|---|---|
アタッチメント各種 | オプション | オプション |
層間紙巻取装置 | オプション | オプション |
エンド用リールハンガ | オプション | オプション |
ノーカットキャリアガイド | オプション | オプション |
カウンタ式伸線機 | オプション | オプション |
シグナルタワー | オプション | オプション |
短尺用ツメ | オプション | オプション |
長尺用線受け | オプション | オプション |
スロープ線受け | オプション | オプション※2 |
自動電線交換装置 | オプション | ー |
コンベア型電線仕分け装置 | オプション | ー |
カウンタ付クリンパ | オプション | ー |
簡易着脱装置 | オプション※1 | ー |
ターミナル・クリンピング・モニタ | オプション※1 | 標準装備 |
バッドワイヤチョッパ | オプション | 標準装備 |
ガイドノズル | オプション | 標準装備 |
スプリングノズル | 標準装備 | オプション |
モニタ台 | ー | オプション |
端子過負荷検出装置 | ー | オプション |
キャリアカッタ | ー | オプション |
- ※1ターミナル・クリンピング・モニタと簡易着脱装置は併用できません。
- ※2モニタ台一体型です。
アプリケータアタッチメント
アプリケータメーカ | 自動機用 | 手動機用 |
---|---|---|
日本圧着端子(JST) | ○ | ○※1 |
日本オートマチックマシン(JAM) | ○ | ー |
矢崎部品(87型) | ○ | ー |
日本航空電子(JAE) | ○ | ○ |
日本モレックス | ○ | ー |
タイコーエレクトロニクスアンプ(AMP) | ○ | ○ |
ヒロセ電機(105型) | ー | ○ |
日本端子 | ○ | ○ |
- ※1エンドフィード(手動機用)は使用できません。
ご使用されるアプリケータによっては最小切断長が長くなる場合があります。
上記以外のメーカについてはご相談ください。
長尺用線受け型式一覧
機種 | 仕 様 | 型 式 |
---|---|---|
TR500 | 2束:600mm 3束:350mm |
TRW3503 |
3束:650mm 4束:400mm |
TRW6503 | |
最大切断長 3,000mm | TRS308 | |

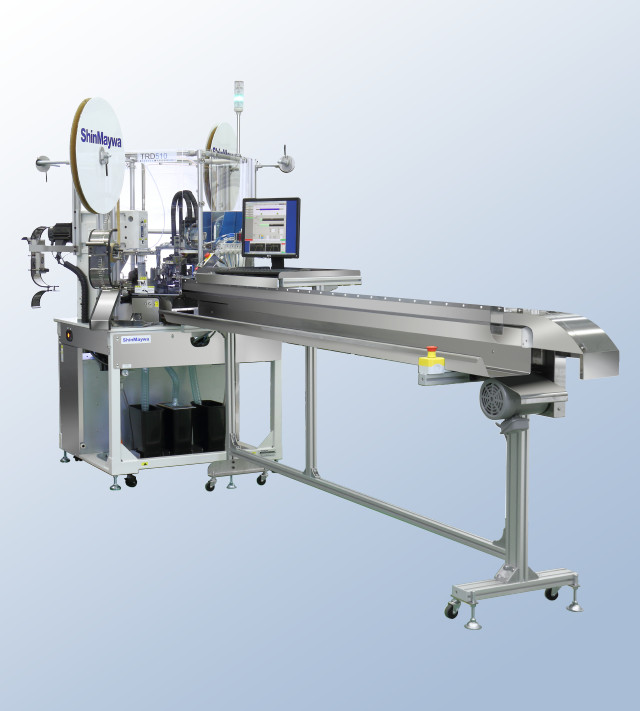

TRD510 | 最大切断長 2,000mm | TRS207 |
最大切断長 3,000mm | TRS307 | |
最大切断長 5,000mm | TRS507 |
- ※常設タイプはモニタ台一体型です。
線受け仕様
周辺機器
アキュームレータ、ボビン仕様 TRA2500B
束取りユニット付アキュームレータ TRA2500WS
- 毎秒2,500mmの供給能力
- TR500で切断長さ2,500mmの加工が可能。
- ※ボビンサイズP30使用時
- 電線のセットが簡単
- プーリに電線を掛けていく方法によりセッティングが簡単。
大型フランジと適切な速度制御により電線の脱線を防止。
- 電線束にも対応
- TRA2500WSBはボビンと電線束のどちらでも取り込みが可能。
