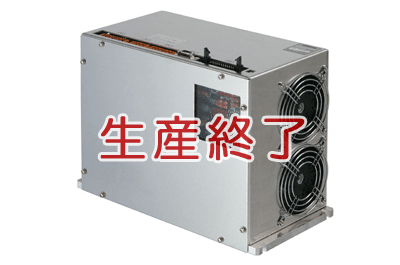

NS35

ノンスイッチング　ドライバNS35は、エアスピンドルと組み合わせて、ノイズを嫌うディスク検査装置に最適です。

ノイズレス制御: 制御部は従来の高速クロックを使用するマイコンではなく、ハードのロジック回路とアナログ回路のみで構成しましたので、発生するノイズが小さくなっています。

ノンスイッチング駆動: モータを駆動するパワー素子は、ON/OFFのスイッチング動作ではなく、ノンスイッチング（リニア）動作ですから、発生するノイズが小さくなっています。

外形寸法図

項目		仕様
電源		DC+5V、DC±12V、DC±24V
制御内容	制御方式	エンコーダ信号によるPLL速度制御
	駆動方式	正弦波ノンスイッチング（リニア）駆動
	最大駆動電流	8A peak
	定格電流	6A peak
	回転数指令	クロック入力（ラインドライバ方式）Max.5MHz
	最大回転速度	20,000r/min
	回転むら	0.001％以下※1
	制御入力	回転指令、方向指令、リセット、スピンドル空気圧異常
	制御出力	エンコーダ信号A、B、Z相、PLLロックモータ停止、アラーム出力
	異常時制動	外付け回生抵抗によるダイナミックブレーキ
	異常検出	ドライバ内部にLED表示、およびアラーム出力
適用モータ、エンコーダ、組合せ		エンコーダパルス数	モータ極数
		エンコーダパルス数	4P	6P	8P
		512PR	○	○	○
		720PR	-	○	○
		1,024PR	○	○	○
		2,000PR	-	○	○
		2,048PR	-	○	○
		4,096PR	-	○	○
使用環境	周囲温度	25℃±5℃（ドライバ周囲温度）
	保存温度	-20℃～85℃
	動作湿度	35％～85％（結露しないこと）
	設置場所	制御盤内（腐食性ガス、研削油、金属粉など電子機器に有害な雰囲気でないこと）
冷却方式		強制空冷※2
外形寸法		130×260×190mm（コネクタ部を除く）
質量		約5.2kg
