B18シリーズ
主要寸法(ホールセンサあり 温度センサあり)
B18-13 | B18-25 | B18-38 | B18-51 | B18-64 | B18-76 | |
---|---|---|---|---|---|---|
全長 A(mm) |
51 | 64 | 81 | 93 | 107 | 120 |
コア寸法 B±0.5(mm) |
14 | 26.5 | 39.5 | 51.5 | 64 | 77 |
ヨーク寸法 C±0.1(mm) |
22 | 34 | 46 | 59 | 71 | 84 |
モータ質量 (kg) |
2.5 | 3.7 | 5.4 | 6.8 | 8.2 | 9.7 |
仕様
B18-13 | B18-25 | B18-38 | B18-51 | B18-64 | B18-76 | |
---|---|---|---|---|---|---|
最大回転数 N〔r/min〕 |
2,700 | 1,900 | 1,090 | 790 | 640 | 530 |
定格最大トルク T〔N・m〕 |
5.7 | 7.9 | 13 | 17.6 | 21 | 24.7 |
モータ定数 KM〔N・m/√W〕 |
0.61 | 0.81 | 1.26 | 1.62 | 1.88 | 2.12 |
トルク定数 Kt〔N・m/A〕 |
0.69 | 0.96 | 1.74 | 2.41 | 2.98 | 3.57 |
ロータイナーシャ JM〔kg・m2〕 |
0.9×10-3 | 1.1×10-3 | 1.9×10-3 | 2.4×10-3 | 2.9×10-3 | 3.4×10-3 |

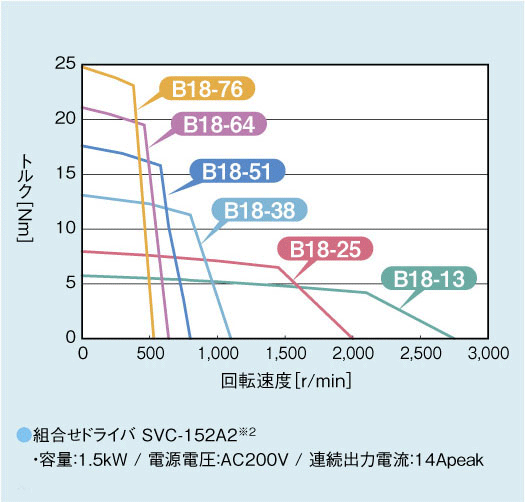

回転トルク曲線
シミュレーション条件
- ※1シミュレーション条件は一例です。ご要求仕様に基づき、個別にシミュレーションを実施させていただきます。
- 連続定格トルクを表しています。(duty100%)
- 放熱条件:自然放熱
- 環境温度:40℃
- 巻線最高温度:85℃まで
- ※2回転検出器については考慮しておりません。
トルク算出式
√3/2×端子間トルク定数ktt(N・m/A)×モータ電流lm[A]
