TRD801
端子打機TRD801シリーズ
両端端子打機TRD801
片端シール挿入両端端子打機TRD801WPSA
細線～中太線加工、短尺加工、ロングストリップ加工等、様々な加工に対応した、最新の両端圧着および片端シール挿入圧着片端圧着ができる高性能端子打機
デジタルプレスの採用、新開発の操作画面による、段取り・調整時間の短縮、
また各シリーズで好評であった機構の採用により、加工品質、高速化を実現し、更なる進化をした高性能端子打機

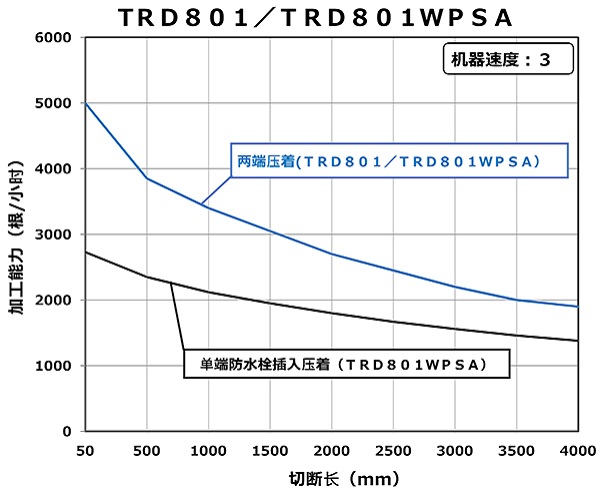

加工能力表
直交駆動ユニット・ローラフィード・プレフィーダ
- 各機種で好評の機能・機構を最適に組み合わせることで、多様な電線に対し、安定した加工を実現。
新機構
ワンタッチノズル交換
[再生時間：2分53秒]
ターミナル・クリンピング・モニタ（HTCM）
- 当社オリジナルの高精度バージョンタイプ、ターミナル・クリンピング・モニタを採用。
- 新方式の圧着プロセスモニタリングにより、芯線切れ等の不具合検出能力が向上。
ヒューマン・マシーン・インターフェイス（HMI）
- 大型画面の採用により、操作性が向上。
- 新開発の操作システムは手順に従って設定するだけでワークデータの作成が可能。
- 新人オペレータから熟練オペレータまで使いやすさを追求。
3連防水ユニット（WPSA）
- 豊富な加工実績がある、3連防水ユニットを片側に搭載(WPSA)。
- カセット方式採用により、パーツフィーダ交換の簡易さ、作業スペース拡大に寄与。
標準仕様
| 型式 | TRD801 | TRD801WPSA | |
|---|---|---|---|
| 最大加工能力 切断長 50mm |
5,000 本/h (両端圧着) |
2,700 本/h (F側シール挿入圧着、 R側圧着) |
|
| 適用電線サイズ/電線外径 | サイズ：AWG 32 – 16 / 0.03 – 1.25 mm2 被覆外径：Φ0.5-3.2 | ||
| 圧着能力 | 24.5kN (2.5ton相当) デジタル圧着機 | ||
| ストリップ長 | F側：2 - 11mm、R側：2 - 16mm (0.01mm単位) | ||
| セミストリップ | セミストリップ長 | F側：2 - 11mm、R側：2 - 25mm (0.01mm単位) | |
| セミストリップ量 | F側：1 - 9mm、R側：1 - 16mm (0.01mm単位) | ||
| 切断長 | 35 - 20,000mm (1mm単位) | ||
| 操作言語 | 日本語、英語、中国語、ベトナム語、タイ語 | ||
| 電源 | 3相 AC200V (50/60Hz) ± 10% | ||
| 必要供給エア | 0.5～0.7MPa 130L/min (ANR) |
0.5～0.7MPa 150L/min (ANR) |
|
| 寸法 | 幅1,080×奥行880×高さ1,543mm (本体のみ、突起部を除く) | ||
| 重量 | 本体 | 約670kg | 約700kg |
| プレフィーダ | 約40kg | ||
- ※1加工能力は、加工条件、加工データ設定値によって小さくなる場合があります。
- ※2電線の状態や品質にによっては、速度を落とす必要があります。
- ※3電線との組合せは事前にご相談ください。
- ※4その他の言語につきましてはご相談ください。
- ※5パーツフィーダのエア消費量は含まれていません。
外形寸法図
