TR201CS / TR201CSS
打端子机TR201C系列
单端焊锡单端打端子机TR201CS
两端焊锡机TR201CSS
简单的更换就可以实现捻线、焊锡和端子压着，
适应无铅焊锡加工。
标准规格
| 型式 | TR201CS［单端焊锡单端压着］/TR201CSS［两端焊锡］ | |
|---|---|---|
| 电源 | 3相 AC 200V ±10％以内 (50/60 Hz), 15A | |
| 压缩空气※1 | 0.4-0.5Mpa（4-5kgf/cm2）以上, 60Nl/min以上 | |
| 驱动电机 | 9轴AC伺服电机（包括前置送线器） | |
| 最大加工能力*2 切断长:30mm 剥皮长:2mm |
4,500根/小时 （切断长:30mm, 剥皮长:2mm, 两端压着时） |
|
| 两端压着 | 4,500根/小时 | |
| F:焊锡, R:压着 | 3,900根/小时 | |
| F:捻线, 焊锡 R:压着 | 3,000根/小时 | |
| F:捻线, 焊锡 R:捻线, 焊锡 | 2,500根/小时 | |
| 最大切断长 | 9,999mm | |
| 最小切断长*3 | 30mm（两端压着时）［可能设定到10mm］ | |
| 剥皮长 | 全剥皮 | 1-15mm (0.1mm 单位) |
| 半剥皮 | 1-25mm (0.1mm 单位) |
|
| 捻线长 | F：2-15mm（实用）［0-30mm设定可能］ R：2-6mm（实用）［0-15mm设定可能］ |
|
| 焊锡长 | F：2-15mm（实用）［0-30mm设定可能］ R：2-6mm（实用）［0-15mm设定可能］ |
|
| 电线尺寸*4*5 （捻线．焊锡加工时） |
电线尺寸 | AWG22-32 [AWG18-36] (多股胶合电线) |
| 外径 | [⌀ 2.5-] ⌀ 1.6-0.5mm | |
| 压着能力 | 14.7kN (1.5t) | |
| 压着端子*6*7 | 开口连续端子（横型, 纵型） | |
| 线焊锡尺寸 | 内径φ12mm以上, 外径φ85mm以下, 宽75mm以下 | |
| 推荐使用环境温度 | 15-25℃ | |
| 质量 | 本体：［单端焊锡单端压着］430kg约, ［两端焊锡］约440kg 前置送线器:约30kg |
|
- *1含有水分、油分、灰尘的压缩空气是造成机械故障的原因。
- *2加工能力因加工品的构造、条件、焊锡状态等原因有比此值小的情况。
- *3最小切断长有时会因模具、电线种类、加工条件等原因而发生变化。 另外，使用选购件的特殊线夹，可能加工更短的电线，请商谈。
- *4由于聚胺脂滚轮和特殊线夹的使用，比AWG22粗、比AWG32细的电线也有可能加工，请商谈。
- *5可用的电线最大外径为φ2.5 mm ，在斜面焊锡构造上，电线外径φ1.6 mm 以上的电线有时会碰到焊锡。
- *6拆取焊锡单元，安装模具的情况时，需要选购［脱卸板］
- *7纵型端子的情况时，需要选购纵型端子用悬挂器。

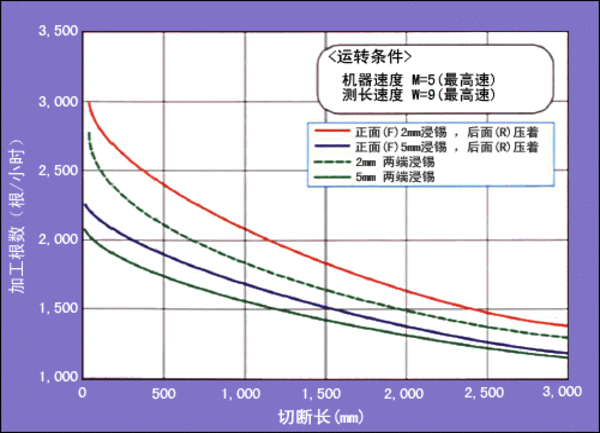

加工能力
特长

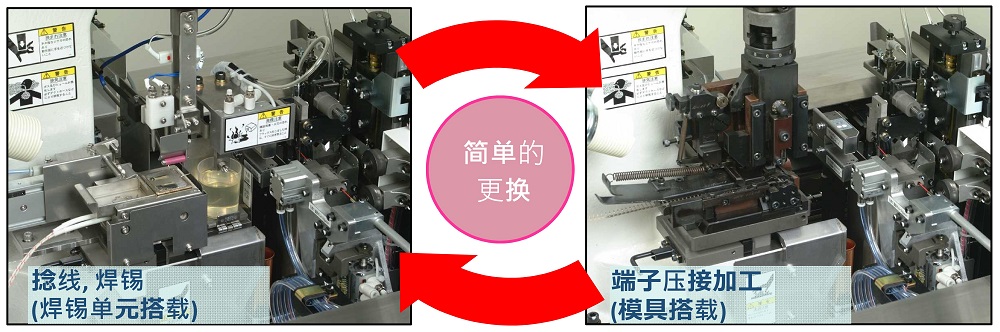

简单更换

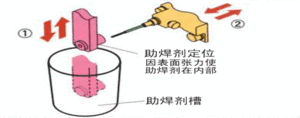

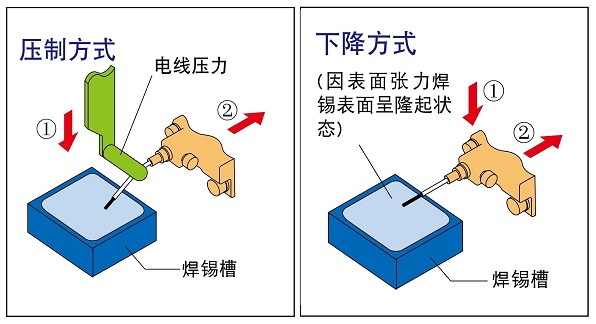

焊锡槽，助焊剂槽为静止槽可减少浸锡。助焊剂的飞溅量。
※ 可以以0.1mm为单位设定助焊剂涂覆的位置。
对应超细线的捻线机构
能够高精度加工超细，超短电线。纵式捻线机构使整体结构紧凑。
液面检知
由传感器检测浸锡液面并自动供给焊锡，液面总是保持一定高度。
温度调节
由于是可读性好的数字式表示，可以简单地设定温度。 能够设定最高400℃温度，适应无铅浸锡。
