TR201C
打端子机TR201C系列
两端打端子机TR201C
实现高质、高速的超细、超短线的端子压着。
标准规格
| 型式 | TR201C |
|---|---|
| 电源 | 3相 AC 200V ±10％以内 (50/60 Hz), 15A |
| 压缩空气※1 | 0.4-0.5Mpa（4-5kgf/cm2）以上, 60Nl/min以上 |
| 驱动电机 | 9轴AC伺服电机（包括前置送线器） |
| 最大加工能力*2 | 4,500根/小时 |
| 最大切断长 | 9,999mm |
| 最小切断长*3 | 30mm（两端压着时）［可能设定到10mm］ |
| 剥皮长 | 全剥皮：1-15mm（0.1mm 单位） 半剥皮：1-25mm（0.1mm 单位） |
| 电线尺寸*4 | 尺寸：AWG22-32 AWG［18-36］捻线 外径：φ2.5-0.5mm |
| 压着能力 | 14.7kN (1.5t) |
| 压接端子*5 | 开口连续端子（横型, 纵型） |
| 推荐使用环境温度 | 15-25℃ |
| 质量 | 本体：约420kg, 前置送线器：约30kg |
- *1含有水分、油分、灰尘的压缩空气是造成机械故障的原因。
- *2加工能力因加工品的构造，条件等原因有比此值小的情况。
- *3最小切断长有时会因模具、电线种类、加工条件等原因而发生变化。 另外，使用选购件的特殊线夹，可能加工更短的电线，请商谈。
- *4由于聚胺脂滚轮和特殊线夹的使用，比AWG22粗、比AWG32细的电线也有可能加工，请商谈。
- *5纵型端子的情况时，需要选购纵型端子用悬挂器。

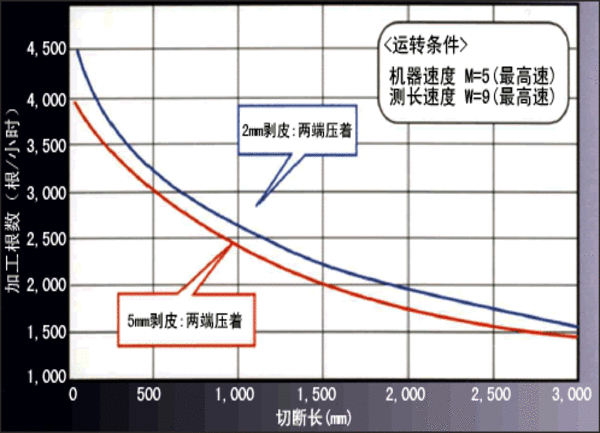

加工能力
