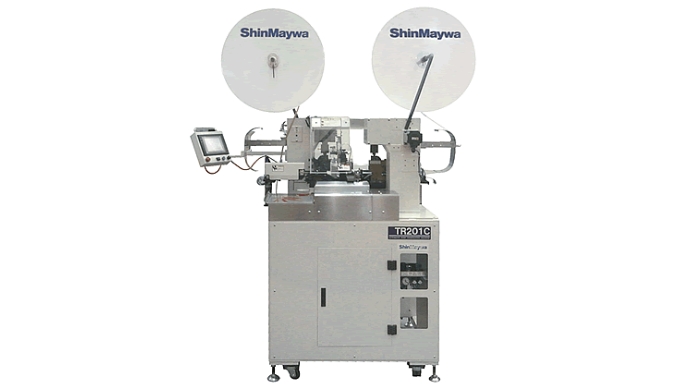

端子打機TR201Cシリーズ
高精度ユニットと高速制御のマッチングにより、極細線の加工においても最大4,500本/hの加工能力を実現しました。
高精度な駆動系は独自の制御技術によって、極細線のストリップ加工、端子圧着加工をハイクオリティに実現します。駆動部の軽量最適化設計により、モータ小型化による省エネルギー、機械音を抑えた静音クリンパ搭載による低騒音など、環境に優しいつくりになっています。
スイング式カラータッチパネルは方向自由自在。オペレータの移動にもスムーズに対応できます。
型式加工内容一覧
型式 | TR201C | TR201CS | TR201CSS | TR202C | TR202CS | THR202C |
---|---|---|---|---|---|---|
適用電線 サイズ |
0.013 ~ 0.85 mm2 ( AWG36 ~ 18 ) |
0.013 ~ 0.3 mm2 ( AWG36 ~ 22 ) |
0.08 ~ 1.25 mm2 ( AWG28 ~ 16 ) |
|||
圧着能力 | 14.7 kN ( 1.5 t ) |
19.6 kN ( 2.0 t ) |
||||
両端圧着 |
○ | ○※1 | ○※1 | ○ | ○※1 | ー |
片圧着片ハンダ |
ー | ○ | ○※1 | ー | ○ | ○ |
両端ハンダ |
ー | ー | ○ | ー | ー | ー |
- ※1ハンダユニットを取外して対応可能
- ※適用電線サイズは取付ける部品、オプション部品によって異なります。
- ※電線サイズmm2/AWG換算は目安です。実際の対応可否は線種によって異なります。
- ※電線の種類によっては、加工できない場合があります。
- ※特殊電線の加工につきましては、別途お問い合わせください。
