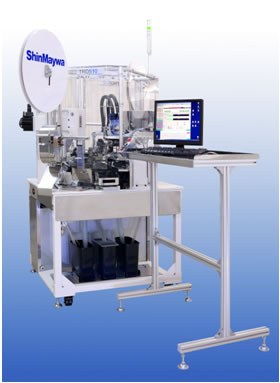

开发面向汽车市场的新型自动电线处理机“TRD510”
2015年05月08日
新明和工业株式会社（总裁大西良弘）宣布推出 TRD510自动电线处理机可自动执行线束中使用的电线末端的测量、切割和加工等一系列任务。并将于5月10日起发售。
“TRD510”是专门用于加工汽车用线束用电线的新机种，具有业界最高水平的加工能力“每小时5,000根”，与面向汽车市场的本公司以前的机种相比，加工能力提高了11%，同时由于小型化，设置面积也缩小了26%。
近年来，随着以欧美、中国为中心的汽车需求的扩大，面向汽车市场的线束的生产量也有增加的趋势。此外，安装在汽车中的设备正在变得电动，并且最近电子电路的控制设备已经成为预防安全功能所必需的传感器和摄像机的标准设备，并且每辆汽车的线束的使用量也在增加。
另外，主要是在汽车需求急剧扩大的新兴国家，汽车的价格竞争日趋激烈，汽车制造商对线束的低价化要求也越来越严格。
在这种情况下，除了先进的加工性能外，还需要自动电线处理机进一步提高生产率，在开发TRD510时，我们开发了在消费产品市场拥有良好记录的TRD510。TR500平台（基本采用了在处理细线方面表现出色的结构），采用了紧凑、高速、高精度的结构，使其能够兼容细线以及质量标准严格的汽车市场。作为标准功能，我们能够提高处理速度，同时保持质量和提高生产率。
具体来说，通过在压接机上配备“数字压接器”，可在压接端子时方便进行各种设置（创建压接条件），从而减少了生产线束时非常重要的“设置更改时间”*1“，并且一边送丝一边进行测量的长度测量装置，从之前型号的金属滚轮送丝机构变更为TR500中已得到验证的“皮带送丝机构”，减少了对焊丝的损伤。与越来越细的最新汽车电线兼容，包括铝线*2。此外，该装置还配备反馈校正控制，可实现高速进给，进一步提高切割长度测量精度。
预计未来汽车和电气化的需求将持续，市场有望扩大。我们以提高在全球自动电线处理机市场的份额为目标，以提高质量和追求生产力为目标。我们将努力进一步加强我们的售后服务。
- *1使用一台自动电线处理机加工不同类型的线材时，开始加工下一根线材之前的准备时间
- *2由于铝线的特性因制造商而异，因此我们将提前进行加工测试以确认线材特性。我们还可以提供特殊电线的替换零件，例如切割器和夹子。
1.“TRD510”的特点
(1)实现高达5,000件/小时的业界最高等级加工能力并节省空间，提高了生产率。
（有助于降低每根线的加工成本）
平台
- 采用在高速和高精度加工方面拥有良好业绩的“TR500”底盘
- 与本公司面向汽车市场的旧机型“TRD301”相比实现了小型化，将占地面积缩小了26%
压合机
- 配备2.0吨级数字扭钳，通过数字控制缩短转换时间，便于调整压接条件)
刀具组件
- 在驱动机构上安装了最新的伺服电机，通过高控制功能实现电线的高速和高精度切割
测长单元
- 通过采用在“TR500”中具有良好记录的皮带馈送机构，它减少了对电线的损坏，并且对应于具有更细线的最新汽车电线。通过同样配备反馈校正控制，提高了特别是长切断长度加工时的精度
标准配置
- 端子压接判定装置 (TCM)
- 坏线切断器 (切断在上述TCM中检测出不良的电线端子的装置)
(2)更好的可维护性
刀具组件
- 一种易于更换刀片的机构
- 前后的带状刃、切断刃各6片为独立构造，可分别更换刀刃。
润滑部位减少 (与本公司以往机型相比)
- “TRD510”减少约40%至17个位置，而传统机器“TRD301”的29个位置
2.开始销售日期
2015年5月10日（标准型号）
2015年7月10日（密封插入机）
3.价格
820万日元 (标准规格/不含税)
4.主要销售对象
线束制造商
5.销售目标
2015财年:100辆
6.诸元
新型两端打端子机“TRD510”的标准规格
| 型号 | TRD510 | |
|---|---|---|
| 最大加工能力 | 两端端子压接时 5,000片/小时（切割长度：100毫米）、4,200片/小时（切割长度：500毫米） 3,750 件/小时（切割长度：1,000mm） |
|
| 加工电线 | 电线尺寸 |
0.13～1.25 mm2 AWG 26～18
|
| 外径 | 最大 φ3.0 mm | |
| 切断长 | 50 ～ 20,000 mm | |
| 剥皮长 | 1～16 mm | |
| 电线输送 | 皮带传动装置实际使用标准速度6 m/s, 最大可达10 m/s | |
| 压合机 | 数字打字机 | |
| 压着能力 | 19.6 kN | |
| 压着端子 | 开放式圆筒接头 (侧端) | |
| 标准配置 | 带传感器、端子有无传感器、接头传感器、电线过负荷传感器、电线滑动检测、端子压接判定装置 (TCM) 、坏线斩波器 | |
| 驱动电动机 | 全轴交流伺服电动机 | |
| 耗电量 | 最大 約0.4 kWh | |
| 压缩空气 | 0.5 MPa 150 ℓ/min（ANR） | |
| 输入・操作画面 | 液晶屏幕、鼠标和键盘输入 | |
| 安全装备 | 部分开闭式安全罩 | |
| 电源 | 三相交流200V±10%以内（50/60Hz） 变压器兼容：240V、380V、415V±10%以内（50/60Hz） |
|
| 尺寸 | 宽 1,100 x 高 1,850 x 深 1,810（毫米） 宽 1,700 x 高 2,110 x 深 2,100（毫米）
|
|
| 重量 | 約690 kg | |
| 主要选项 | 传送带（切割长度：2m、3m、5m）、带 PC 支架的电线托盘（切割长度可达 2m） 载体切刀、端子过载检测 |
|
