TRD602
打端子机TRD602系列
两端打端子机TRD602
单端防水栓插入两端打端子机TRD602WPSA（单端3连自动更换防水栓装置搭载机型）
单端焊锡单端打端子机THR602
单端焊锡单端防水栓插入打端子机THR602WPSA
可对应中粗线、两端压着、单端焊锡压着、单端焊锡单端防水栓插入压着的最新款高性能打端子机。
采用数字化压着，配合新开发的操作页面，设置・调整时间缩短、
与以往广受好评的机型系列相比，进一步进化为兼顾加工质量和加工速度的高性能打端子机。

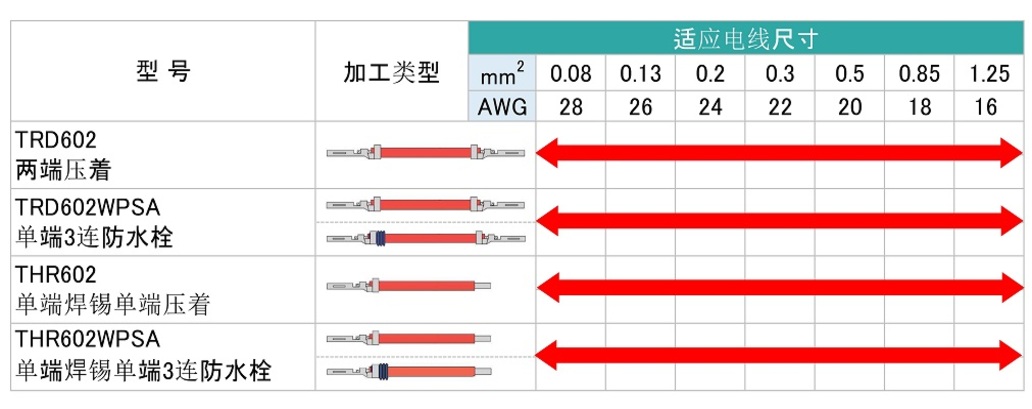

线号尺寸对照表
- *电线尺寸的单位mm2/AWG的之间换算为估计值。实际能否对应则根据电线种类不同而不同。
- *根据电线种类的不同，可能产生无法加工的情况。
- *有关特殊电线的加工，请向我司营业咨询。

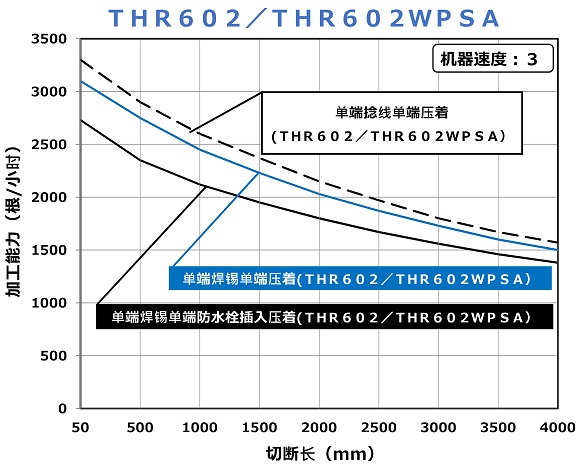

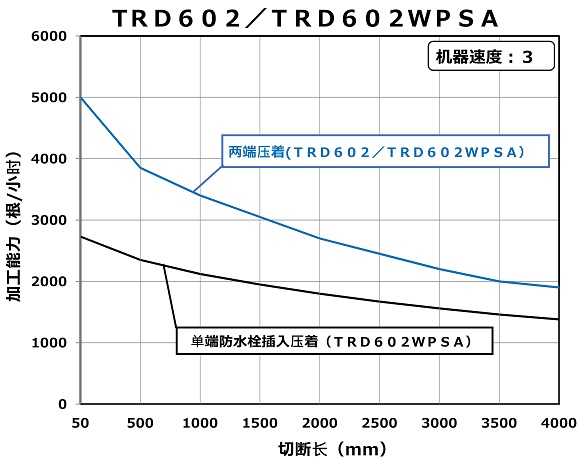

加工能力表
直交驱动单元・滚轮送料・预送线
- 通过对各机种广受好评的功能和结构的最优组合，实现了对多种电线的稳定加工。

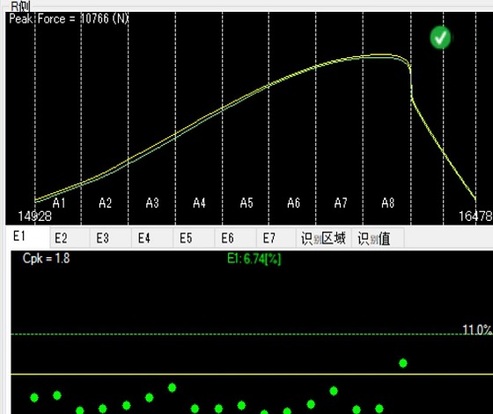

压着压力监视装置 (HTCM)
- 采用我社原装高精度软件版本类型的端子压接监视器。
- 通过新的压接过程监控的方式，提高了芯线切断等不良的检出能力。

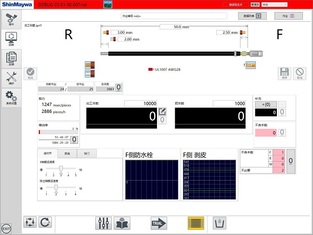

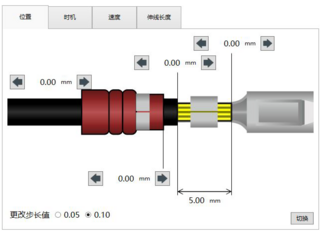

新开发的操作系统
- 采用了大型画面，操作更顺畅。
- 根据新开发的操作系统手顺来设定，就可生成工作数据。
- 务求新操作员到熟练工都能操作方便。
有丰富的加工实绩，单端搭载3连防水栓单元 (WPSA)
- 一侧安装了3个连续防水单元，具有丰富的加工记录 (WPSA) 。
- 通过采用防水栓盒的方式，使馈料器交换更容易，作业空间更大。
新开发焊锡单元 (THR)
- 焊锡消耗量降低
- 搭载焊锡液面激光感知，焊锡自动供给装置。
各种结构
标准规格
| 型式 | TRD602 | TRD602WPSA | THR602 | THR602WPSA | |
|---|---|---|---|---|---|
| 最大加工能力 切断长 50mm |
5,000 根/小时 (两端压着) |
2,700 根/小时 (单端压着 单端防水栓压着) |
3,000 根/小时 (单端压着 单端焊锡) |
2,700 根/小时 (单端防水栓压着 单端焊锡) |
|
| 电线尺寸 / 电线外径 | 电线尺寸：AWG 28 – 16 / 0.08 – 1.25 mm2电线外径：Φ0.8-3.2 | ||||
| 压着能力 | 24.5kN (相当于2.5t) 数字式压着 | ||||
| 剥皮长 | 2 - 16 mm (0.01mm单位) | ||||
| 切断长 | 50 - 9,999 mm (1mm 单位) | ||||
| 操作语言 | 日语, 英语, 中文, 越南语, 泰国语 | ||||
| 电源 | 3相 AC200V (50/60Hz) ± 10% | ||||
| 压缩空气 | 0.5-0.7MPa 130L/min(ANR) |
0.5-0.7MPa 150L/min(ANR) |
0.5-0.7MPa 140L/min(ANR) |
0.5-0.7MPa 150L/min(ANR) |
|
| 本体尺寸 | 宽 1,080mm×深 2,500mm×高 1,530mm (只本体，不包括突起部分) | ||||
| 重量 | 本体 | 约670kg | 约700kg | 约670kg | 约700kg |
| 前置送线器 | 约40kg | ||||
- *1加工能力可能会因为加工条件和加工数据设定值的关系而降低。
- *2根据电线情况和品质，速度可能需要降低。
- *3关于电线的组合请事先与我们联系。
- *4若需要其他语言请联系我们。
- *5馈料器的耗气量未包含在内。
外形尺寸图(单位:mm)
