有关TRD301C系列
打端子机TRD301C系列

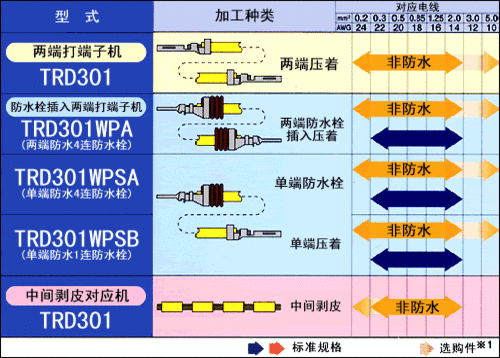

线号尺寸对照表
- *针对粗线的线夹部分的交换部品为选购件。压接能力为标准规格( 24.5 kN)。
- *电线尺寸以 mm 2/AWG 为换算基准。

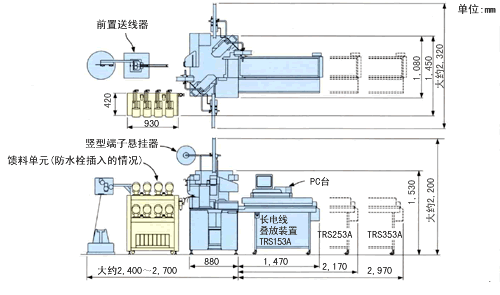

外形尺寸图(单位:mm)
- *横型端子悬挂器不可在一侧同时配置上置式和下置式， 另外竖型端子悬挂器、卷纸器、PC台为选购件。
标准规格
| 型式 | TRD301C | TRD301C WPA |
TRD301C WPSA |
TRD301C WPSB |
TRD301C MS |
|
|---|---|---|---|---|---|---|
| 最大加工能力*1 | 两端压着 | 4,500根/小时 | 4,100根/小时 | 4,100根/小时 | 4,500根/小时 | 1,450 根/小时 (中间1点剥皮) |
| 两端防水栓压着 |
ー | 2,800根/小时 | ー | ー | ー | |
| 单端压着 单端防水栓压着 |
ー | 3,000根/小时 | 3,000根/小时 | 2,600根/小时 | ー | |
| 电线尺寸*2 | 电线尺寸 | 0.2-2.0mm2 | AVSS 0.3-2.0mm2 CAVUS 0.3-1.25mm2 |
|||
| 外径 | φ 1.0-3.0mm | |||||
| 剥皮长 | 全剥皮 | 1-17mm（0.1mm 单位） | 中间剥皮长度 10-20mm 入力 5-22mm (0.1mm 单位) |
|||
| 半剥皮 | 1-25mm（0.1mm 单位） | |||||
| 最大切断长 | 9,999mm | |||||
| 最小切断长*3 | 80mm | 100mm(防水栓插入时) | 95mm (中间剥皮时) |
|||
| 压着能力 | 24.5kN (2.5 t) | |||||
| 压着端子 | 开口连续端子（横型, 纵型） | |||||
| 防水栓*4 | ー | 外径 ⌀8 mm × 长 12 mm 以下, 圆形防水栓 | ー | |||
| 防水栓供给方式*5 | ー | 微量馈料器气筒内空气搬送式 | ー | |||
| 驱动电机 | 10 轴 AC伺服电机 |
12 轴 AC伺服电机 |
10 轴 AC伺服电机 |
|||
| 电源*6 | 3相 AC 200V ±10％以内 (50/60 Hz), 15A | |||||
| 压缩空气 | 0.5 MPa（5 kgf/cm2）以上, 0.1 m3/min（100 L/min）以上 | |||||
| 操作语言*7 | 2种语言 英语和一种语言 (日语 汉语 泰语 西班牙语 印度语 ) |
|||||
| 推荐使用环境温度 | 15-25℃ | |||||
| 本体尺寸*8 | 宽 1,080mm×深 880mm×高 1,530mm (只本体，不包括突起部分) | |||||
| 重量 | 本体：约670kg, 前置送线器：约40kg |
本体：约690kg, 前置送线器：约40kg |
本体：约670kg, 前置送线器：约40kg |
|||
- *1因加工条件，加工数据设定值不同，有比此值小的情况。
- *2有不能加工的电线种类。
- *3因模具，加工数据设定值等不同有比此值大的情况。
- *4如所需尺寸比图示尺寸大时，请商谈。
- *5表示为标准规格。表示以外的碗式馈料器等也可使用。 根据防水栓的种类不同，有使用滚筒式馈料器以外的情况。
- *6日本以外，请用相应的变压器。
- *7除了表示的语言外，其他语言请商谈。
- *8表示值只表示了本体的尺寸。设置尺寸请参照外形尺寸图。
