打端子机TRD401系列（停止销售）
截止2022年3月31日，之后停止销售
新明和的两端打端子机TRD401系列，
在产品线中新增加了防水栓机型，
以应对“小批量生产”“电线的细线化”。
日益进化和发展的汽车产业。随着车辆电子化的发展，线束作用的增加，电线尺寸的细线化成了很大的课题。此外,为了应对汽车厂家的生产计划，近年来线束的小批量生产成了全世界的趋势。
能解决这个课题的正是新明和的两端打端子机TRD401系列。
除了支持高度质量管理的各种传感器之外,还标准装备了端子压着监视器。备有提高生产性的“自动换线装置”和“模具更换装置”。此外,产品线中还新增加了搭载3连自动更换防水栓机型，受到了全世界用户的支持。

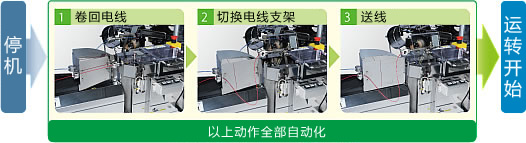

自动电线交换装置
- 因变更电线颜色和尺寸而需的繁琐换线作业实现了自动化
- 在生产中预设号下批次生产用的电线，则可实现自动换线。与以往的手动换线相比，自动换线所需时间每次所需时间可缩短为1/6。
端子、模具更换装置
- 停机时间大幅缩短
- 在生产中将下个使用的端子和模具放置好，推移滑架进行更换作业。
标准规格
| 型式 | TRD401 | TRD401WPA 两端防水栓插入打端子机 |
TRD401WPSA 单端防水栓插入两端打端子机 |
|
|---|---|---|---|---|
| 最大加工能力 | 4,200根/小时(两端压着) | 3,900根/小时(两端压着)(两端防水栓压着) 2,600根/小时(两端防水栓压着) |
3,900根/小时(两端压着)(两端防水栓压着) 2,600根/小时(单端压着单端防水栓压着) |
|
| 条件：切断长度100mm, 机械速度最大设定 | ||||
| 电线外径 /电线尺寸 | 标准 | 1.0−3.0 mm / 0.22−2.0 mm2 | ||
| 支持细线 | 0.8−2.0 mm / 0.13−0.8 mm2 | 有关对细线，3mm2规格的支持问题，请与我公司商谈。 | ||
| 3mm2支持 | 1.5−4.0 mm / 0.5−3.0 mm2 | |||
| 切断长 | 60－20,000 mm | |||
| 剥皮长 |
0-17 mm(0.1mm单位) | |||
| 半剥皮长 |
1-25 mm(0.1mm单位), 剥皮移动长度最大为17mm | |||
| 压着能力 | 24.5 kN | |||
| 压着机行程 | 标准 30 mm 选项件：40 mm 可能 | |||
| 压着端子 | 板厚 | 以(铜合金)0.6 mm 以下为基准 | ||
| 最大长度 | 标准25mm以下 最大可设定30mm。但,设定25~30mm时，加工能力会降低。 |
|||
| 防水栓 | ー | 外径 ⌀8 mm × 长 12 mm 以下, 圆形防水栓*1 | ||
| 电源 | 3相 AC 200V ±10％以内 (50/60 Hz), PC用电源单相100V±14V, 选项变压器带有PC用电源, 单相100V |
|||
| 电力消耗量 | 0.35 kWh | 0.41 kWh | 0.40 kWh | |
| 打开电源时，启动时会产生瞬间电流，因此电源容量请确保在3kVA以上。 | ||||
| 压缩空气 | 压力 | 0.5-0.7 MPa | ||
| 消耗量*2 | 0.15 m3/min (ANR) | 0.25 m3/min (ANR) | 0.20 m3/min (ANR) | |
| 包括进纸器的空气消耗 | ||||
| 操作 | 显示器 | 液晶显示器 | ||
| Language | 日语、英语、西班牙语、中文,有关其他语言,请另行商谈。 | |||
| 输入方法 | 鼠标、键盘 | |||
| 操作权限设置 | 5阶段 | |||
| 压着监视器 | 新明和制端子压着监视器 标准装备 波形显示在操作画面下部。 | |||
| 使用环境 | 温度 | 10-40 ℃ | ||
| 湿度 | RH 40-60 % | |||
| 质量 | 本体 | 本体 890 kg 选项件搭载状态 |
本体 940 kg 选项件搭载状态 |
本体 920 kg 选项件搭载状态 |
| 长线接受装置 | 2m型： 150 kg 3m型 ： 180 kg 5m型 ： 230 kg | |||
| 馈料器 | ー | 单台25 kg (包括台,送线器) | ||
| 带辅助受线装置PC台 | 30 kg | |||
| 其他标准配置 | 不良电线切断刀，层间纸卷纸器，数字式伸线机，端子有无・过载传感器，电线接头传感器,电线有无传感器，电线打结传感器，F测线嘴一套 | |||
- *1关于电线和防水栓的组合，请事先与我公司商谈。
- *2供气温度范围为0～30°C范围。
如果存在结冰可能时，请使用干燥机等机器充分驱除供气中的水分。
另因供气中的油分或灰尘等杂物对气动元件有恶劣影响,请使用过滤器和油水分离器将其驱除。

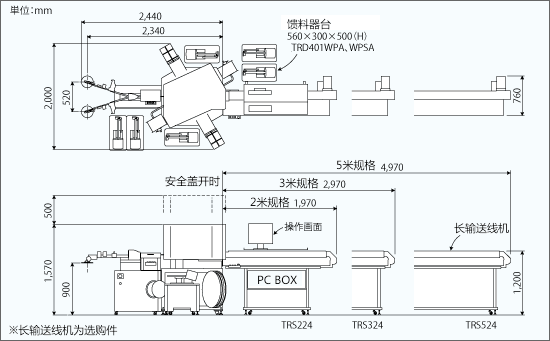

外形尺寸图(单位:mm)
TRD401、TRD401WPA、TRD401WPSA 通用
