ターボブロワ TOP　/　製品を支える技術

製品を支える技術

空気軸受（エアフォイルベアリング）と
高効率インペラ・高効率モータ（ＰＭＳＭ）の融合
ここに今までの常識を超えたばっ気用ブロワが誕生

エアフォイルベアリング

  • 潤滑油を使用しないシンプル設計
  • 非接触型のためメンテナンス不要で寿命は半永久的
  • ベアリングの振動がなく低騒音
  • 高負荷容量かつ優れた耐久性を持つバンプ型軸受※
  • バネの役割を果たすバンプフォイルを有する軸受
エアフォイルベアリング
シャフトの回転により空気を巻き込むことで、圧力が発生し
シャフトが浮上する

インバータ・コントローラ

  • 優れた安定性と信頼性を持つ実績ある高速インバータ
  • DCリアクトル（150HP以下）またはACリアクトル（200HP以上）を標準装備し力率改善、高調波を抑制
  • 高速回転のために最適化されたアルゴリズム
  • 急激な負荷変動にも対応可能
  • 遠隔操作にも対応
  • インバータ・コントローラ
  • インバータ・コントローラ
  • インバータ・コントローラ
  • インバータ・コントローラ
  • インバータ・コントローラ
  • インバータ・コントローラ
  • インバータ・コントローラ

高耐久性、
高信頼性ベアリング

  • 空気軸受（エアフォイルベアリング）技術の進化
  • 耐久性と信頼性の向上
  • 起動時の瞬間的な逆回転が起こっても使用可能

高速モータ

  • 永久磁石同期モータ：PMSM（Permanent Magnet Synchronous Motor）を採用
  • 誘導電動機と比べて広負荷範囲において高効率
  • 小サイズ・軽量でも高出力を実現
  • エアフォイルベアリングとの組合せにより40,000min-1以上での運転を実現
  • 正確な速度制御
  • インペラと直結のため伝達効率100%
高速モータ

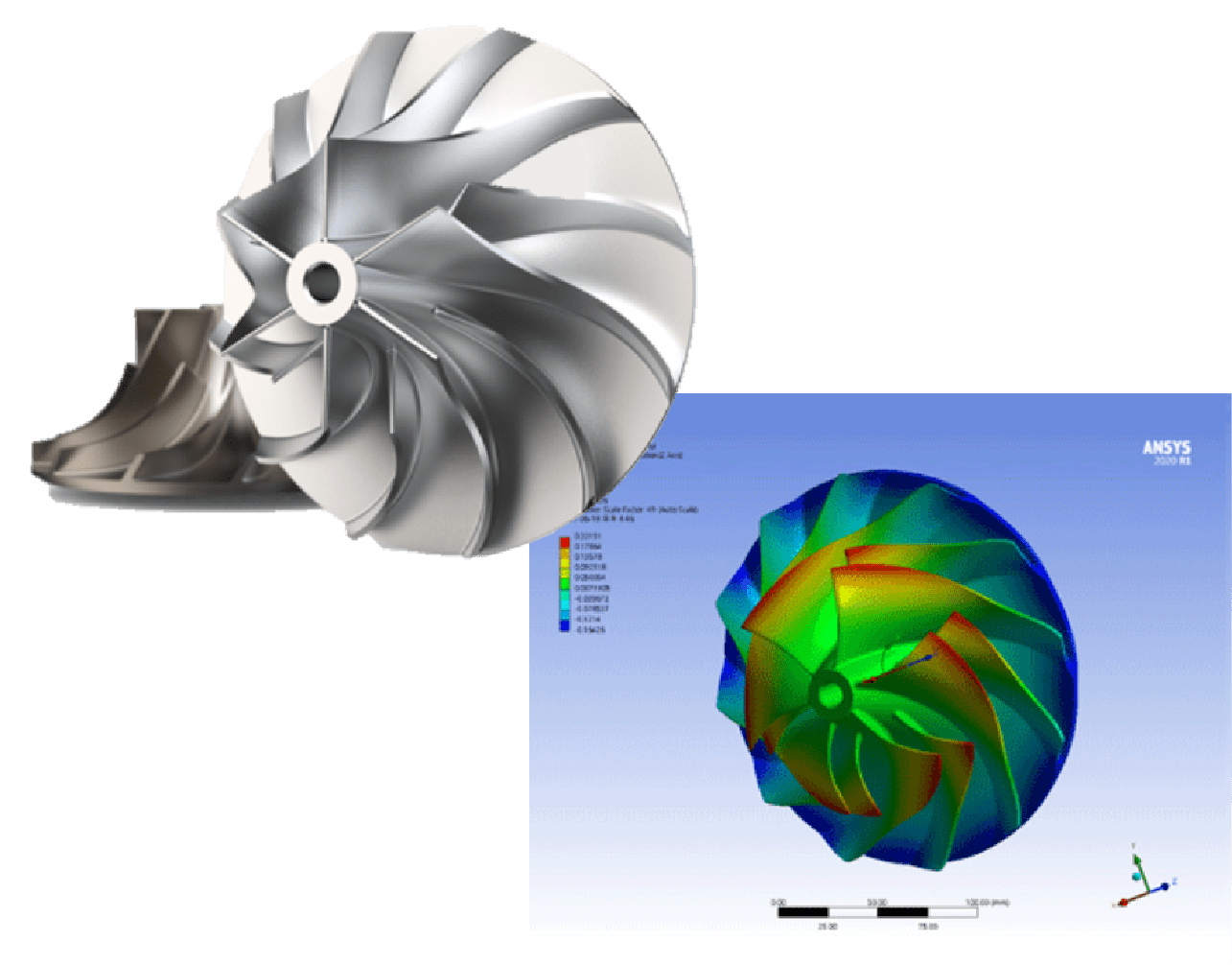

インペラ

  • 高効率空力設計による高い圧縮効率
  • 充分な圧力マージンを持つ設計のためサージに対して安定的で、
    かつ広範囲な流量範囲を実現
  • 5軸加⼯機による精密加⼯のため⾼精度で⾼効率、
    また鋳造品に⾒られる内部⽋陥がなく⾼強度。
  • 流体解析によりインペラ性能向上
高速モータ
