性能と仕様
⺠間向け
選定仕様

| 吐出圧力 kPa |
MAX20 | MAX30 | MAX50 | MAX75 | MAX100 | MAX125 | MAX150 | MAX200 | MAX250 | MAX300 | MAX400 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 13 | 26 | 54 | 77 | 110 | 96 | 147 | 190 | 208 | 338 | 329 | |
| 40 | 13 | 24 | 47 | 69 | 96 | 93 | 134 | 177 | 200 | 292 | 314 | |
| 50 | 12 | 21 | 37 | 57 | 77 | 88 | 116 | 148 | 187 | 230 | 293 | |
| 60 | 11 | 18 | 34 | 51 | 69 | 82 | 105 | 135 | 172 | 211 | 270 | |
| 70 | 9 | 15 | 28 | 43 | 59 | 75 | 89 | 120 | 155 | 188 | 235 | |
| 80 | − | − | 25 | 38 | 53 | 67 | 81 | 109 | 140 | 171 | 211 | |
| 90 | − | − | 20 | 30 | 44 | − | 69 | 91 | 116 | 138 | 184 | |
| 100 | − | − | 18 | 28 | 40 | − | 64 | 84 | 108 | 130 | 178 | |
| 110 | − | − | − | 23 | 34 | − | 56 | 66 | 94 | 113 | 151 | |
| 120 | − | − | − | 22 | 33 | − | 54 | 65 | 91 | 109 | 146 | |
| 吐出口径(mm) | 100 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 | |
| BOV口径(mm) | 50 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 150 | 150 | |
| 質量(kg) | 270 | 350 | 350 | 520 | 570 | 570 | 860 | 890 | 1,300 | 1,720 | 1,950 | |
| 定格出力(kW) | 15 | 22 | 37 | 56 | 75 | 94 | 115 | 150 | 190 | 225 | 300 | |
| 外形寸法 (mm) |
W | 600 | 700 | 700 | 850 | 850 | 850 | 900 | 900 | 1,100 | 1,600 | 1,600 |
| L | 1,050 | 1,150 | 1,150 | 1,300 | 1,300 | 1,300 | 1,900 | 1,900 | 2,150 | 1,900 | 1,900 | |
| H | 1,000 | 1,050 | 1,050 | 1,400 | 1,400 | 1,400 | 1,650 | 1,650 | 1,950 | 2,050 | 2,050 | |
- 表の性能にはチェッキ弁や吐出消音器の圧力損失は含みません。
- 各出力毎に数種類のインペラがあり、表の性能は各インペラの代表値です。機種選定については弊社営業所までお問い合わせください。
- 表の配管口径、質量、外形寸法はインペラC060 ~ C100 モデルの値です。C040 の一部機種及びC120/C150 モデルは表の値とは異なります。
- 標準は400V 仕様です。200V はMAX125 以下で対応可能です。詳細は弊社までお問い合わせください。
- 吐出圧力100kPa を超える機種は400V 仕様のみとなります。

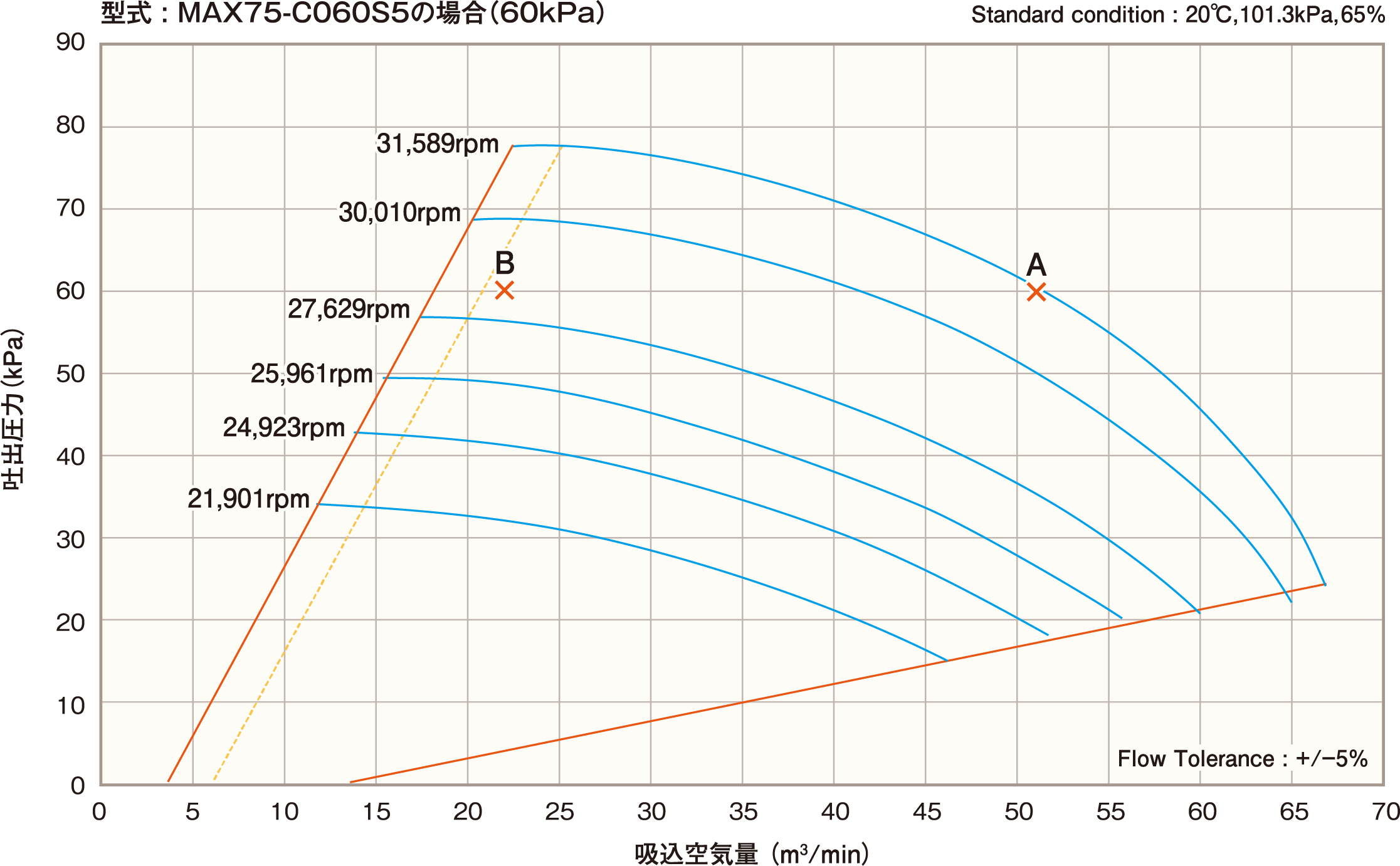

性能曲線
| 運転点 | 吸込空気量 | 入力電力 |
|---|---|---|
| A | 51.0㎥/min | 60.8kW |
| B | 22.0㎥/min | 32.0kW |
- 60kPaにおける空気量調整範囲は43~100%となります。
官公庁向け(STXシリーズ)
選定仕様
| 吐出圧力 kPa |
STX20 | STX30 | STX50 | STX75 | STX100 | STX125 | STX150 | STX200 | STX250 | STX300 | STX400D |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 13 | 25 | 50 | 72 | 101 | 93 | 138 | 180 | 201 | 308 | 361 |
| 40 | 12 | 22 | 42 | 63 | 87 | 89 | 124 | 165 | 190 | 270 | 331 |
| 50 | 11 | 19 | 34 | 53 | 71 | 83 | 108 | 138 | 175 | 216 | 276 |
| 60 | 10 | 16 | 31 | 47 | 63 | 76 | 96 | 124 | 159 | 196 | 249 |
| 70 | 9 | 13 | 26 | 39 | 54 | 69 | 82 | 111 | 142 | 174 | 222 |
| 80 | − | − | 23 | 35 | 49 | 62 | 74 | 101 | 128 | 157 | 202 |
| 90 | − | − | 18 | 28 | 40 | − | 63 | 85 | 108 | 126 | 170 |
| 吸込口径(mm) | 150 | 250 | 250 | 250 | 250 | 300 | 300 | 350 | 400 | 450 | 500 |
| 吐出口径(mm) | 100 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 350 | 400 | 450 |
| 定格出力(kW) | 15 | 22 | 37 | 56 | 75 | 94 | 115 | 150 | 190 | 225 | 300 |
- 標準は400V仕様です。200VはSTX125以下にて対応可能です、詳細は弊社までお問い合わせください。
- 表の性能にはチェッキ弁や吐出消音器の圧力損失は含みません。
- 表の性能・配管口径は代表値です。機種選定については弊社営業所までお問い合わせください。
性能曲線
- kWの表示は消費電力(インバータ入力)を表します。
オプション
オプション1複数台制御ユニット(以下 MCP : マスターコントロールプロセッサ)
複数台(最大4台)のターボブロワをMCPにより制御します。
特 長
複数台でのDO制御運転が可能
流量制御(制御台数3台時)は、台数制御+回転数制御により15%〜100%の流量範囲をカバー
各号機の運転時間の平準化により、システム全体を長寿命化
電動背圧弁により、異なる水位の水槽への送風が可能
運転履歴の記録閲覧と取出(SDカード)が可能
台数/流量/DO制御盤(MCP3)の構成例

オプション2停電復帰時自動起動ユニット
特 長
従来、停電停止時は、現場にて状況確認の上スタートボタンを押すなど本体の操作が必要でした。
停電復帰時自動起動ユニットは、瞬時低電圧や長時間の停電に対して自動再起動を可能にしました。夜間などの無人運転時の停電でも安定した送風を実現します。
既設ターボブロワに取付可能
| 停電10ms 未満 |
停電10ms 以上 |
|
|---|---|---|
| ターボブロワ | 運転継続 | 再起動しない |
| 停電復帰時 自動起動ユニット付き |
復電60s後 再起動 |
