03-4
（ 組 立 ）

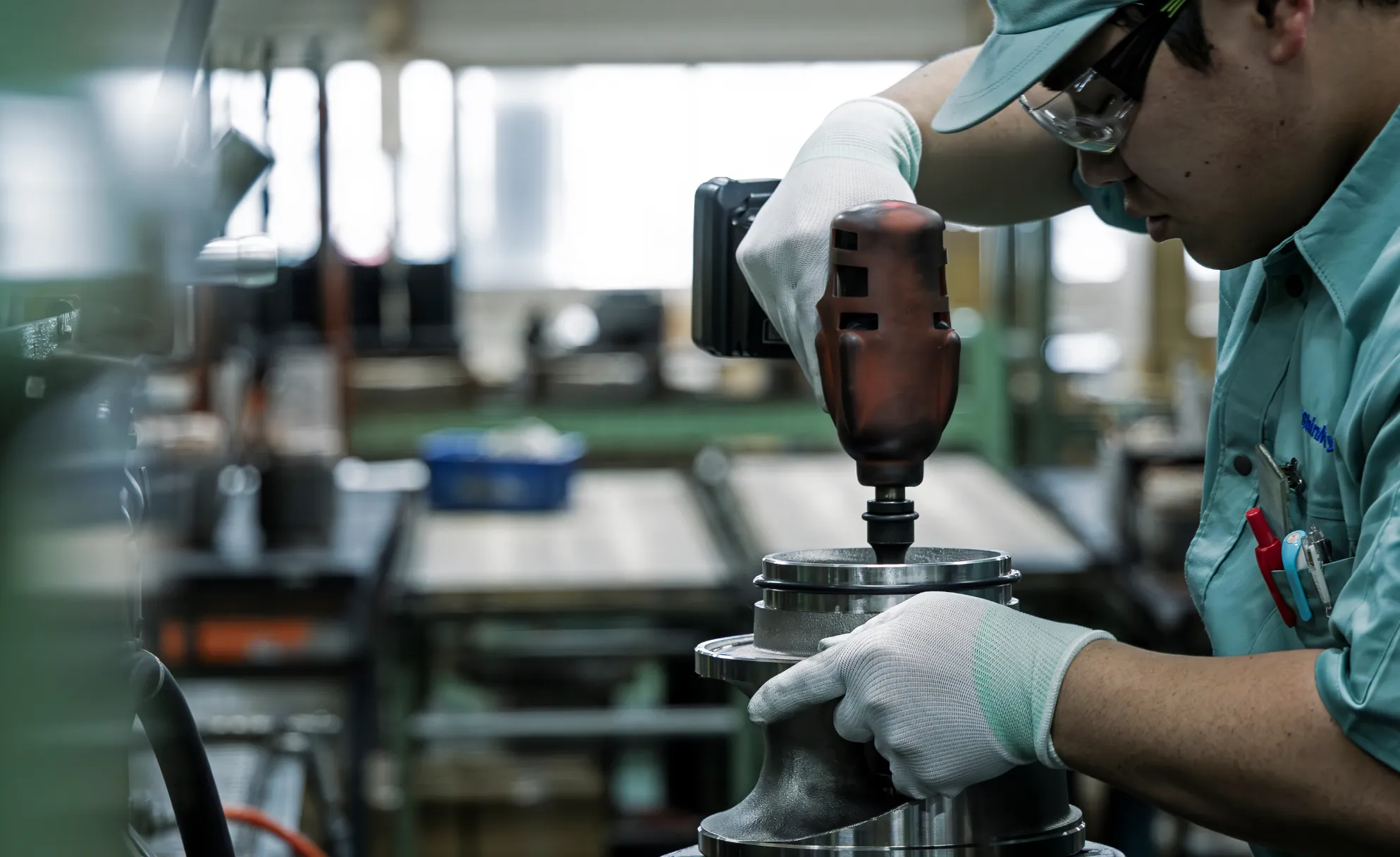

羽根車取付
ポンプで流す水の粘度(サラサラか粘り気があるか)・異物(髪の毛・布など)が含まれているかなどによって、適切な羽根車の種類が選ばれます。吐き出す水の量、水を押し上げる高さ・モータの出力などにより羽根車の大きさも変わってるので、選定された羽根車を組付け、その後、底面につくフタを取り付けます。
| 名称 | 羽根車 | 特長 | 用途 |
|---|---|---|---|
| 渦巻 （A・AH） |  | ポンプ効率が良く、小出力で高揚程が得られます。 | 清水または夾雑物※の少ない汚水の移送・排出用 |
| ノンクロッグ （CN） |  | 一枚羽根のため「つまり」が少なく通過性能がよく、小水量〜大水量、高揚程〜低揚程までワイドレンジに適用できます。 | 定型性夾雑物を多く含む 汚水汚物の移送・排出用 |
| 渦流 （CVC） |  | 渦流タイプのため、「つまり・巻きつき」によるロックが少なく 夾雑物に対する通過性に優れています。 | 繊維性夾雑物を多く含む 汚水汚物の移送・排出用 |
| スクリュ （CW） |  | 閉塞しやすいビニール類・繊維類も揚水可能です。 高濃度汚泥の移送にも適しています。 | 定型性および繊維性夾雑 物を含む汚水汚物の移送・ 排出用および高濃度 汚泥の移送用 |
| グラインダチョッパカッタ （CJ・CK） |  | 「つまり・巻きつき」を防止するチョッパ・カッタを内蔵しています。水中グラインダポンプは異物を細かく切断して圧送します。 | 夾雑物を含む汚水汚物の 移送・排出用 |
| 改良型ノンクロッグ （CNWX） |  | 口径比100％の通過粒径を実現し、既設ポンプよりも1～2ランク小さめ出力に置き換え可能です。 | 中継ポンプ施設や マンホールポンプ施設 下水処理施設の原水移送用 ビル設備排水用 など |
| 羽根車 | 特長 / 用途 |
|---|---|
 渦巻 （A・AH） |
|
 ノンクロッグ （CN） |
|
 渦流 （CVC） |
|
 スクリュ （CW） |
|
 グラインダチョッパカッタ （CJ・CK） |
|
 改良型ノンクロッグ （CNWX） |
|
※夾雑物（きょうざつぶつ）...排水中に含まれる固形物や異物などの不要な混入物（ビニール片や繊維類、砂や小石など）
